SWP-LCD系列PID外给定（或阀位）控制仪适用于需要进行高精度测量控制的系统，可取代放大器直接驱动执行的机构(如阀位等)。

SWP-LCD系列PID控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制及相对模拟量显示，使测量值的显示更为清晰直观。

一、 主要特点

1、 同时输入、显示测量信号及阀位反馈信号。可分别带有一路模拟量控制输出（开关量控制输出-继电器正转、反转控制）及一路模拟量变送输出，可适用于各种测量控制场合。

2、 自动跟随外部给定值（或阀位反馈值）进行控制输出（模拟量控制输出或继电器正转、反转控制输出）。可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。

二、 特殊技术参数

控制输出方式 PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 设定/显示精度 +0.5% FS+1位数max。设定值与显示值匹配，无相对误差 比例范围 0.0%-100.0%（单位：0.1%） 积分（复位）时间 0-9,999s（单位：1s） 微分（比率）时间 0-9,999s（单位：1s） 控制周期 1-250s（单位：1s） 采样周期 0.5s

三、 仪表外形及接线图（以下为基本配线，特殊订货请参考见随机接线图）

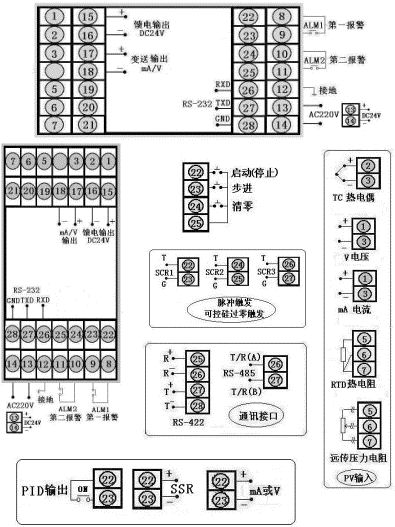

型号 SWP-ND815、D825系列 接 线 图 仪表外形 　 仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g 　 型号 SWP-ND815、D825系列 仪表外形 　 仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g

四、 SWP-LCD系列PID自动演算外给定（或阀位）控制仪型谱表

型 号 代 码 说 明 SWP－LCD－N □ □ □□-□ □ □ -□□/□□-□ □ -□ -□ 新一代PID控制仪 外形特征 D S                       横式显示仪表 竖式显示仪表 外形尺寸 8   　 　 　 　 　 　 　 　 　 160×80mm,80×160mm 控制作用 15 25                   外给定控制 阀位控制（继电器正转反转控制） 通讯方式 □   　 　 　 　 　 　 　 参见"通讯方式" 控制输出 □   　 　 　 　 　 　 参见"控制输出方式" 变送输出 □   　 　 　 　 　 参见"变送输出方式" 测量信号输入类型 □□   　 　 　 　 参见"输入类型" 外给定信号输入类型或阀位反馈信号输入类型 □□   　 　 　 参见"输入类型" 第一报警方式 □   　 　 参见"报警输出方式" 第二报警方式 □   　 参见"报警输出方式" 馈电输出 P   DC24V馈电输出 供电方式 W T 　 DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略）

特殊型号或要求的，请提供分度号或参考标准，定货时说明 。

★ 输入类型

代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9℃ 17 30～350Ω -1999～99999 d 02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0 ℃ 18 特 殊 规 格 用 户 特 定 03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0 ℃ 19 4～20 mA开方 -1999～99999 d 04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA开方 -1999～99999 d 05 T -200～400 ℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V开方 -1999～99999 d 06 J 0 ～1200 ℃ 14 1～5 V -1999～99999 d 22 0～5 V开方 -1999～99999 d 07 Wre 0 ～2300 ℃ 15 0～5 V -1999～99999 d 23 可切换输入 详见下表　 08 Pt100 -200～650 ℃ 16 0～20 mA -1999～99999 d

★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型 01 B 05 T 09 Pt100.1 14 1～5 V 21 1～5 V开方 02 S 06 J 10 Cu50 15 0～5 V 22 0～5 V开方 03 K 07 WRe 12 4～20 mA 19 4～20 mA开方 　 　 04 E 08 Pt100 13 0～10 mA 20 0～10mA开方

★ 报警输出方式

选型代码 N H L G A D 输出方式 无报警（可省略） 上限报警 下限报警 偏差内报警 偏差外报警 LBA报警

★ 变送输出方式

选型代码 0 1 2 3 4 5 输出方式 无输出 继电器 4～20mA 0～10mA 1～5V 0～5V

★ 控制输出方式

选型代码 0 1 2 3 4 5 6 7 8 9 输出方式 无输出 继电器 4～20mA 0～10mA 1～5V 0～5V SCR输出 SSR输出 特殊规格 SOT输出

★ 通讯方式

选型代码 0 2 4 8 9 通讯方式 无通讯 RS-232 RS-422 RS-485 特殊规格

★ 注1：仪表作为阀位正反转控制时，只能带一个报警，上限或下限。

★ 注2：外给定控制――可选择由内部设定控制目标值或由外部输入设定控制目标值。

★ 注3：阀位控制――继电器正转、反转控制输出。

★ 注4：控制输出为PID或阀位控制，变送输出为测量值对应的变送输出。

★ 型号举例：

SWP-LCD-ND815-21-08/12-HL-P-W

外给定控制，通讯方式RS－232，输出方式继电器输出，测量信号输入类型为Pt100，外给定信号输入类型为4～20Ma，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，供电方式为直流24V供电。

二、 特殊技术参数

控制输出方式 PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 设定/显示精度 +0.5% FS+1位数max。设定值与显示值匹配，无相对误差 比例范围 0.0%-100.0%（单位：0.1%） 积分（复位）时间 0-9,999s（单位：1s） 微分（比率）时间 0-9,999s（单位：1s） 控制周期 1-250s（单位：1s） 采样周期 0.5s

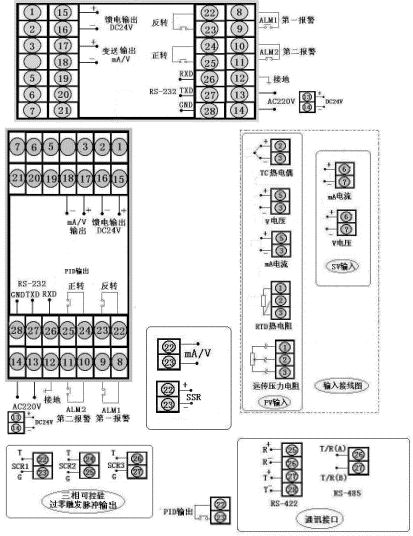

三、仪表外形及接线图(以下为基本配线，特殊订货请参考随机接线图)

型号 SWP-LCD-NP系列（横式） 接 线 图 仪表外形 仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g 仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g

四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表

型 号 代 码 说 明 SWP -LCD-N □ □□□-□ □ □-□□- □ □-□-□-□ 新一代大屏幕带背光液晶显示仪表 仪表功能 P   　 　 　 　 　 　 　 　 　 　 32段PID可编程序控制仪 外形尺寸 8                     160×80mm（横），80×160mm（竖） 控制作用 05   　 　 　 　 　 　 　 　 PID调节功能 通讯方式 □   　 　 　 　 　 　 　 参见"通讯方式" 控制输出 □   　 　 　 　 　 　 参见"控制输出方式" 变送输出 □   　 　 　 　 　 参见"变送输出方式" 输入类型 □□   　 　 　 　 参见"输入类型" 第一报警方式 □   　 　 　 参见"报警输出方式" 第二报警方式 □   　 　 参见"报警输出方式" 馈电输出 P   　 DC24V馈电输出 供电方式 W T 　   DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略） 外形特征 S   竖式显示仪表 横式显示仪表

★ 输入类型

代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9℃ 17 30～350Ω -1999～99999 d 02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0 ℃ 18 特 殊 规 格 用 户 特 定 03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0 ℃ 19 4～20 mA开方 -1999～99999 d 04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA开方 -1999～99999 d 05 T -200～400 ℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V开方 -1999～99999 d 06 J 0 ～1200 ℃ 14 1～5 V -1999～99999 d 22 0～5 V开方 -1999～99999 d 07 Wre 0 ～2300 ℃ 15 0～5 V -1999～99999 d 23 全可切换输入 详见下表　 08 Pt100 -200～650 ℃ 16 0～20 mA -1999～99999 d 24 频率输入　 0～10KHz

★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型 01 B 05 T 09 Pt100.1 14 1～5 V 21 1～5 V开方 02 S 06 J 10 Cu50 15 0～5 V 22 0～5 V开方 03 K 07 WRe 12 4～20 mA 19 4～20 mA开方 　 　 04 E 08 Pt100 13 0～10 mA 20 0～10mA开方

★ 报警输出方式

选型代码 N H L G A D 输出方式 无报警（可省略） 上限报警 下限报警 偏差内报警 偏差外报警 LBA报警

★ 变送输出方式

选型代码 0 1 2 3 4 5 输出方式 无输出 继电器 4～20mA 0～10mA 1～5V 0～5V

★ 通讯方式

选型代码 0 2 4 8 9 通讯方式 无通讯 RS-232 RS-422 RS-485 特殊规格

★ 控制输出方式

选型代码 0 1 2 3 4 5 6 7 8 9 输出方式 无输出 继电器 4～20mA 0～10mA 1～5V 0～5V SCR输出 SSR输出 特殊规格 SOT输出

SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出

★ 型号举例：

①SWP-LCD-NP805-21-09-HL-P-W-S

通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。

②SWP-LCD-NP805-81-08-LH-P-T

通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，第一报警为下限报警，第二报警为上限报警，DC24V馈电输出，AC90～265V供电（开关电源），横表。
