  • SWP-RLK带打印流量积算控制仪

    产品名称:SWP-RLK带打印流量积算控制仪
    产品编号:Pro2008515174730
    产品型号:
    更新时间:2013.07.22
    企业单位:
    浏览次数:




    产品详细介绍:

    ★ 五位瞬时流量+八位瞬时累积显示
      SWP-LED带打印流量积算控制仪集打印、控制及测量显示与一体。可自动定时、手动即时打印各通道当前测量值及累积流量值。
    一、 仪表特点
      1、 带打印流量积算控制仪可随意改变仪表的输入信号类型。采用***新无跳线技术,只需设定仪表内部参数,即可将仪表从一种输入信号改为另一种输入信号。进一步提高了仪表的多用性与可靠性。
      2、 带打印流量积算控制仪具有极宽的显示测量范围,可切换显示瞬时流量测量值、温度补偿测量值、压力补偿测量值、流量(差压、频率)测量值等,及整十位的流量累积测量值(0--99999999字)可准确到小数点后三位(0.001)进行累积,可设定仪表内部参数使***大累积达到99999999.99′100。
      3、 带打印流量积算控制仪采用查表法进行密度补偿,可全自动对过热蒸汽、饱和蒸汽进行精度******的积算控制。

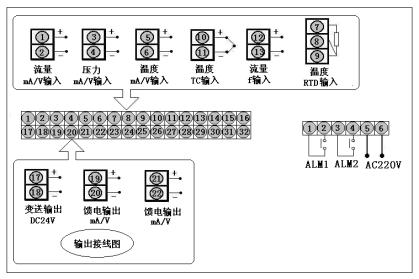

    二、 仪表外形及接线图(以下为基本配线,特殊订货请参见随机接线图)
    型号
    SWP- RLK80系列
    仪表外形

    仪表尺寸:360×140×230mm
    重 量:1500g

    微型打印机开孔尺寸111mm×57mm

    线

    三、 SWP-LED系列带打印流量积算控制仪型谱表
    型 号
    代 码
    说 明
    SWP -RLK
     □ □ □- □ □-□ □ □ -□ □ -□- □
    带打印5位+8位流量积算控制仪
    外形尺寸
     8
    160×80mm(横式)
    控制作用
    01
    02
    03
    04
    05

    无补偿输入
    带补偿输入
    过热蒸汽带温度压力补偿-查表法
    饱和蒸汽带温、压补偿-查表法
    用户特定曲线补偿输入-查表法
    通讯方式
    参见"通讯方式"
    输出方式
    参见"输出方式"
    流量信号类型
    参见"输入类型"
    压力补偿类型
    参见"输入类型"
    温度补偿类型
    参见"输入类型"
    第一报警方式
    N
    H
    L
    B
    C
    D

    无控制(或报警,可省略)
    上限控制(或报警)
    下限控制(或报警)
    流量定量到控制 --自动启动
    流量定量过程控制--自动启动
    流量定量到控制 --自动清零
    第二报警方式
    N
    H
    L
    B
    C

    无控制(或报警,可省略)
    上限控制(或报警)
    下限控制(或报警)
    流量定量到控制 --手动启动
    流量定量过程控制--手动启动
    馈电输出
    N
    P
    2P

    无馈电输出(可省略)
    单路DC24V馈电输出
    双路DC24V馈电输出
    供电方式
    T

    • AC 90~265V供电(开关电源)
    AC 220V供电(线性电源,可省略)
    ★ 输入类型
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    说 明
    A
    4~20 mA
    -1999~99999 d
    O
    脉冲-集电极开路
    0~5KHz
    本表所列为***大量程,用户可在量程范围内通过修改仪表二级参数确定量程范围
    B
    0~10 mA
    -1999~99999d
    G
    Pt100
    -200~650℃
    C
    1~5V
    -1999~99999d
    E
    热电偶E型
    0~1000 ℃
    D
    0~5V
    -1999~99999d
    K
    热电偶K型
    0~1300 ℃
    M
    0~20 mA
    -1999~99999d
    R
    用户特定
    -1999~99999 d
    F
    脉 冲
    0~5KHz
    N
    无补偿输入

    ★ 输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    输出方式
    无输出
    继电器
    4~20mA
    0~10mA
    1~5V
    0~5V
    ★ 通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    ★ 注:RLK802、RLK803、RLK804系列可通过设定仪表二级参数互相切换。
    仪表除0~20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。
    ★ 型号举例:
    ①SWP-RLK801-21-A-HL-P
      无补偿输入,通讯方式RS232,继电器输出,流量输入类型4~20 mA,第一报警为上限报警,第二报警为下限报警,单路DC 24V馈电输出,AC 220V供电。
    ②SWP-RLK802-81-FAG-LH-2P-T
      带补偿输入, 通讯方式RS485, 继电器输出,流量输入类型脉冲,压力补偿输入类型4~20 mA,温度补偿输入类型Pt100,第一报警为下限报警,第二报警为上限报警,双路DC 24V馈电输出,AC 90~265V供电。
      ★ 订货时,也可选用LE、HK、HE系列带打印流量/容积积算控制仪,接线方式与RLK相同。带打印的仪表普及功能适用于LED流量计、LED-32段PID、LCD系列。订货时,需带打印机箱在原型号基础上加R,接线方式参考随机接线图。
