    SWP-LK系列流量积算控制仪

    产品名称：SWP-LK系列流量积算控制仪
    产品编号：Pro2008515174536
    产品型号：
    更新时间：2013.07.22
    企业单位：
    浏览次数：




    产品详细介绍：

    ★　五位瞬时流量＋八位瞬时累积显示
    　　SWP-LED系列流量积算控制仪适用于各种液体、蒸汽、天然气、一般气体等的流量积算测量控制。
    一、 主要特点
    　　1、 wn****无跳线输入技术，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。进一步提高了仪表的多用性与可靠性。
    　　2、 流量系数K的自动演算具有多种输入信号功能，可配接各种差压、压力及频率式流量传感器（如涡街、涡轮、孔板等）,可自由选择多种补偿方式（如温度、压力补偿等）。
    　　3、 具有极宽的显示测量范围，可切换显示温度补偿测量值、压力补偿测量值、流量（差压、频率）测量值等，及十二位的流量累积测量值（0--999999999999字），可准确到小数点后三位（0.001）进行累积，可设定仪表内部参数使***大累积达到9999999999.99′100。
    　　4、 采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度******的积算控制。
    　　5、 仪表面板增加了一组LED发光二极管状态指示，每一发光二极管对应一种状态，用以指明对应显示值的工程含义，方便用户观测。

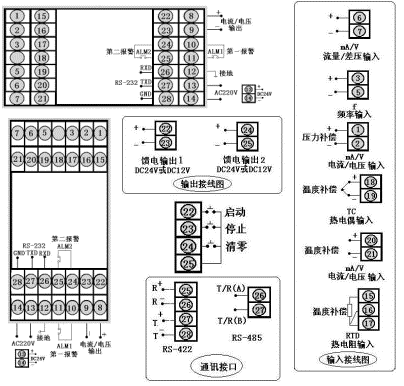

    二、 仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）
    型号
    SWP-LK80系列
    接 线 图
    仪表外形

    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g

    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

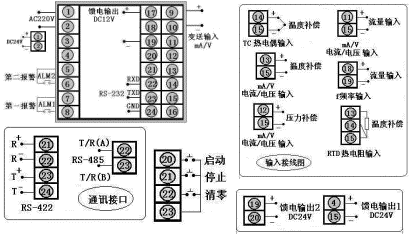

    型号
    SWP-LK90系列
    接 线 图
    仪表外形

    仪表尺寸:96×96×140mm
    开孔尺寸:92×92mm
    重 量:400g
    ★　SWP－LK系列与LE系列接线端子序号不同
    三、 SWP-LED系列流量积算控制仪型谱表
    型 号
    代 码
    说 明
    SWP -LK
    		 　　□　□-□　□　-□　□　□-　□　□-　□-　□-　□　　□ 5位+8位流量积算控制仪
    外形尺寸
    8
    9

    160×80mm，80×160mm
    96×96mm
    控制作用
    01
    02
    03
    04
    05

    无补偿输入
    带补偿输入
    过热蒸汽带温度压力补偿-查表法
    饱和蒸汽带温、压补偿-查表法
    用户特定曲线补偿输入-查表法
    通讯方式
    □
    参见"通讯方式"
    输出方式
    □
    参见"输出方式"
    流量信号类型
    □
    参见"输入类型"
    压力补偿类型
    □
    参见"输入类型"
    温度补偿类型
    □
    参见"输入类型"
    第一报警方式
    N
    H
    L
    B
    C
    D

    无控制（或报警，可省略）
    上限控制（或报警）
    下限控制（或报警）
    流量定量到控制 --自动启动
    流量定量过程控制--自动启动
    流量定量到控制 --自动清零
    第二报警方式
    N
    H
    L
    B
    C

    无控制（或报警，可省略）
    上限控制（或报警）
    下限控制（或报警）
    流量定量到控制 --手动启动
    流量定量过程控制--手动启动
    馈电输出
    N
    P
    2P

    无馈电输出（可省略）
    单路DC24V馈电输出
    双路DC24V馈电输出
    供电方式
    W
    T
    　　

    DC24V供电
    AC90～265V供电（开关电源）
    AC220V供电（线性电源，可省略）
    外形特征
    S
    　　
    竖式显示仪表
    横式显示仪表（可省略）
    ★ 输入类型：（出厂默认值）
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    说 明
    A
    4～20 mA
    -1999～99999 d
    O
    脉冲-集电极开路
    0～5KHz
    本表所列为***大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
    B
    0～10 mA
    -1999～99999d
    G
    Pt100
    -200～650℃
    C
    1～5V
    -1999～99999d
    E
    热电偶E型
    0～1000 ℃
    D
    0～5V
    -1999～99999d
    K
    热电偶K型
    0～1300 ℃
    M
    0～20 mA
    -1999～99999d
    R
    用户特定
    -1999～99999 d
    F
    脉 冲
    0～5KHz
    N
    无补偿输入
    　　
    ★ 输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    输出方式
    无输出
    继电器
    4～20mA
    0～10mA
    1～5V
    0～5V
    ★ 通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    ★ 注1：LK802、LK803、LK804系列可通过设定仪表二级参数互相切换。
    ★ 注2：仪表除0～20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。
    ★ 如用户选择特定曲线补偿输入（查表法）时，请在订货时提供相关技术参数或密度表格。
    ★ 型号举例：
    ①SWP-LK802-02-AAG-NN
    　　补偿输入5位流量积算控制仪，流量输入类型为4～20mA，压力补偿输入类型为4～20mA，温度补偿输入类型为4～20mA，4～20mA变送输出，无报警输出。
    ②SWP-LK803-81-ACK-BL-P
    　　过热蒸汽带温度压力补偿的5位流量积算控制仪，流量输入类型为4～20mA，压力补偿输入类型为1～5V，温度补偿输入类型为热电偶K型，继电器控制输出，带RS-485通讯，带流量定量到控制报警输出，带下限报警输出，带DC24V馈电输出。
