  • PT03c 电压传感器

    产品名称:PT03c 电压传感器
    产品编号:Pro200851511620
    产品型号:
    更新时间:2013.07.22
    企业单位:
    浏览次数:




    产品详细介绍:


    型号:PT03C
    一、 产品特点
    1、PBT外壳,耐高温,耐腐蚀;
    2、环氧树脂灌封,隔离性能好,抗冲击性强;
    3、体积小,外形美观,插针式直接焊接线路板;
    4、线性范围宽,一致性好。

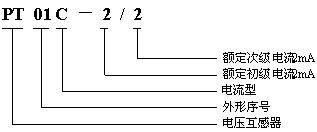

     二、 型号定义

     三、性能指标

    电流型
    型  号
    I/O
    非线性度
    相移RL=0
    (补偿后)
    线性范围
    负载电阻
    PT01C-2/2
    2mA /2mA
    <0.1%
    <5'
    0~10mA
    ≤500Ω
    PT01C-1/1
    1mA /1mA
    <0.1%
    <5'
    0~10mA
    ≤500Ω
    PT03C-2/2
    2mA /2mA
    <0.1%
    <5'
    0~10mA
    ≤500Ω
    PT03C-1/1
    1mA /1mA
    <0.1%
    <5'
    0~10mA
    ≤500Ω

    隔离耐压
    使用温度
    贮存温度
    相对湿度
    >2500Vac
    -50℃~65℃
    -60℃~80℃
    <90%
    额定输入电压
    额定输出电压
    串联电阻后30V~1000V
    50mV~8V(运放输出)(2mA)

    电压型
    型  号
    I/O
    精度
    等级
    相移RL=0
    (补偿后)
    线性范围
    负载电阻
    PT02V-450/7.07
    450V /7.07V
    0.5
    <5'
    0~120%
    ≥500kΩ
    PT02V-100/4
    100V /4V
    0.5
    <5'
    0~120%
    ≥500kΩ

    隔离耐压
    使用温度
    贮存温度
    相对湿度
    >2200Vac
    -40℃~75℃
    -60℃~75℃
    <90%

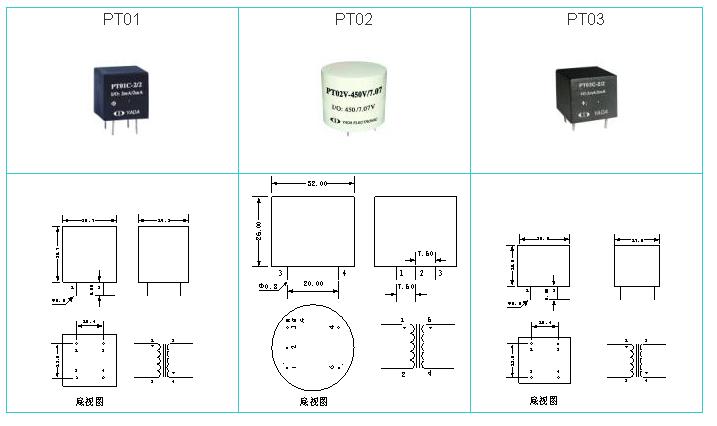

     四、外形及引脚图(单位:mm)

    五、使用方法

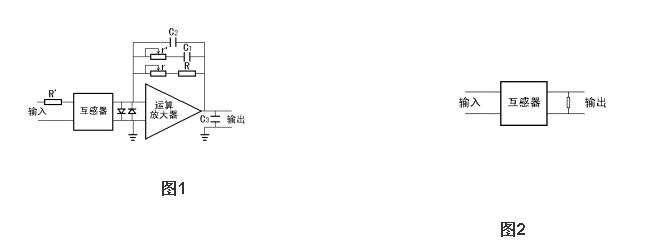

         PT01/PT03实际上是一款毫安级精密电压互感器(电流型电压互感器),输入额定电流为2mA,额定输出电流为2mA。用户使用时需要将电压信号变换成电流信号,推荐使用电路如图1所示。图1中,R'是限流电阻,不论额定输入电压多大,调整R'的值,使额定输入电流为2mA,就满足使用条件。副边电路是电流/电压变换电路,当需要电压输出时采用。调整图中反馈电阻R和r的值可得到所需要的电压输出。电容C1及可调电阻r'是用来补偿相移的。建议R取Vo/0.002,r取R/10,C1取值约为65/R(μF), r '取200kΩ 。电容C2和C3是400至1000pF的小电容,用来去耦和滤波。两个反接的二极管是起保护运算放大器作用的。运算放大器视精度要求使用,推荐使用OP07系列,使用性能较好的运算放大器较容易达到较高的精度和较好的稳定性。运算放大器电源电压通常取+15V或+12V,也可根据具体情况自定。图1中电阻R和R'要求精度优于1%, 温度系数优于50PPM,R ' 的功率要求有2 倍的余量。用户使用推荐电路稍加改动也可构成单电源供电模式,适用于单极性A/D转换器的输入。额定输入电流也可以选为1mA以降低功耗或5mA以减小相移,非线性度仍优于0.1%。
    PT01/PT03次级如不加运算放大器而直接并联一个电阻使输出变换成电压信号也是可以的。使用电路如图2所示,前提是电阻要小于400Ω,输出电压***大1伏,这时仍能得到非线性度优于0.1%的输出电压信号。和推荐电路比较,其影响如下:1.缩小了互感器的动态范围。2.使相移增大。

     PT02实际上是一款电压型精密电压互感器,将电压信号隔离变换成适当的电压信号,额定输入电压通常有100V、450V等,额定输出电压通常4V、7.07V等,还可根据客户要求另行设计,后面可不处理直接接A/D采样电路。
