产品详细介绍：
一、概述
变压器档位变送器是一种能提取主变压器抽头位置信号，经隔离后转换成对应于输入（变送器抽头位置信号）
的直流模拟量输出的设备。可广泛用于变压器运行状态的自动化监控。
本产品具有如下特点：
▲安全可靠
▲可接收多达19个位置信号
▲输入电压范围宽
▲输出稳定
二、型号
YWD-BC1 YDD-BC1-D
YWD-BC2 YDD-BC2-D
三、接线图

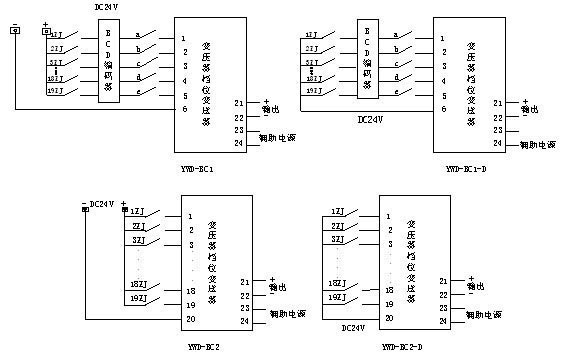

图中1ZJ-19ZJ为变压器抽头的辅助接点，它对应于变压器的抽头位置。哪一对接点闭合，则表示变压器抽头在
该对接点所指位置。如果将这些接点开关量直接入RTU的数字量输入口，就要占用19个遥信通道，即使与BCD码
编码器相配，亦要占用5个遥信，如果有多台变压器，则资源占用相当严重。YDD系列变压器抽头位置变送器将
变压器抽头位置信号转换为直流输出，只占用RTU一个遥测量通道。
四、主要技术性能指标
长期稳定性：年***大变化±0.1%
输入电压：（高电平）DC12～24V
（低电平）<1V
输入阻抗：≥5kΩ
输 出：0～5V 1～5V
0～10mA 0～20mA
输出波纹：＜10mV
负载能力：电压输出≥2kΩ
电流输出≤750kΩ
响应时间：≤10ms
绝缘强度：AC2000V于输入/输出/外壳/辅助电源
工作温度：-10～＋45℃
贮藏条件：-40～70℃ 相对湿度10～99%RH无凝露
辅助电源：AC220V±15% 50Hz±10% DC220V±30%
电源功耗：≤1VA
五、外形尺寸
110㎜×75㎜×117㎜
六、输入/输出：（以输出0-5V为例）
YWD-BC1
|
输入码 |
抽头
状态 |
输出（mV） |
输入码 |
抽头
状态 |
输出（mV） | ||||||||
|
a |
b |
c |
d |
e |
a |
b |
c |
d |
e | ||||
|
0 |
0 |
0 |
0 |
0 |
0 |
0±25 |
0 |
0 |
0 |
0 |
1 |
10 |
2. 500V±25 |
|
1 |
0 |
0 |
0 |
0 |
1 |
0. 250V±25 |
1 |
0 |
0 |
0 |
1 |
11 |
2. 750V±25 |
|
0 |
1 |
0 |
0 |
0 |
2 |
0. 500V±25 |
0 |
1 |
0 |
0 |
1 |
12 |
3. 000V±25 |
|
1 <, | |||||||||||||
