三组合交流电流（电压）变送器
产品编号：Pro200724101315
产品型号：
更新时间：2013.07.21
企业单位：
浏览次数：
产品详细介绍：
三组合交流电流（电压）变送器型号：YWD-3I(U)
一、 概述
交流电流（电压）变送器是一种能将被测交流电流（交流电压）转换成按线性比例输出直流电压或直流电流的仪器，广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。
交流电流、电压变送器具有单路、三路组合结构形式，其特点为：
1、准确度高（典型：0.2% ***好0.05%）。
2、整个量程范围都有******的线性度。
3、集成化程度高，结构简单，优良的温度特性和长期工作稳定性，使变送器免于定期校验。
二、产品名称及型号
|
名 称 |
型 号 |
辅 助 电 源 |
|
单交流电流变送器 |
YWD-I、 YWE-I、YWF-I 、YWL-I |
YWD系列可选：AC：220V 110V DC：220V 110V 48V 24V YWE、YWF、YWL系列可选： DC： 24V、15V、12V |
|
三组合交流电流变送器 |
YWD-3I、YWE-3I、YWL-3I | |
|
单交流电压变送器 |
YWD-U、 YWE-U、YWF-U 、YWL-U | |
|
三组合交流电压变送器 |
YWD-3U、YWE-3U、YWL-3U |
三、执行标准
GB/T13850-1998idtIEC688:1992
四、主要技术指标
a) 精度等级： 0.2级、0.5级
b) 输入、输出及辅助电源参数
|
Vn 输入电压 |
V0 0～70V |
V1 0～120V |
V2 0～250V |
V3 0～300V |
V4 0～450V |
V5 0～500V |
V6 用户自定 | ||||||||||
|
An 输入电流 |
A1 0～1A |
A2 0～5A |
A3 0～10A |
A4 0～30A |
A5 0～50A |
注： A4、A5、 A6、A7、 A8 仅适合于YWF类结构的产品。 | |||||||||||
|
A6 0～75A |
A7 0～100A |
A8 0～150A |
A9 用户自定义 | ||||||||||||||
|
Pn 输助电源 |
P1 DC24V±15% |
P2 DC12V±15% |
P3 AC220V±15% |
P4 用户自定 | |||||||||||||
|
On 输 出 |
O1 0～5V |
O2 1～5V |
O3 0～2OmA |
O4 4～20mA |
O5 用户自定 | ||||||||||||
c) 输入频率： 50Hz±5Hz
d) 过载输入：电流：2倍连续 30倍1 秒
电压：2倍连续
e) 吸收功率：电压回路：＜0. 5VA/450V
电压回路：＜0.2VA/100V
电流回路：＜0.1 VA/5A
f) 响应时间： ≤350ms
g) 输出负载：电流：当辅助电源≥24V时，RL≤650Ω；
当辅助电源为＋12V、＋15V时，RL≤300Ω；
电压：RL≥2kΩ
h) 工频耐压：输入/输出/外壳间：AC 2kV/min
i) 绝缘电阻： ≥20MΩ
j) 冲击电压： 5kV/1.2-50μs（峰值）
k) 工作环境：温度:-10～50℃ 湿度:10～90%（无凝露）
l) 贮藏条件：温度:-40～70℃ 湿度:10～95%（无凝露）
m) 外形尺寸：
YWD-I、YWD-U型： 55 mm×75 mm×120mm³
YWD-3I、YWD-3U型： 110 mm×75 mm×120mm
YWE-I、 YWE-U型： 42mm×75 mm×70mm
YWE-3I、YWE-3U型： 110 mm×75 mm×70mm
YWF-I、 YWF-3U型： 104 mm×31 mm×77mm
YWL-I(3I)、 YWL-U(3U)型： 75 mm×22.5mm×100mm
五、接线图

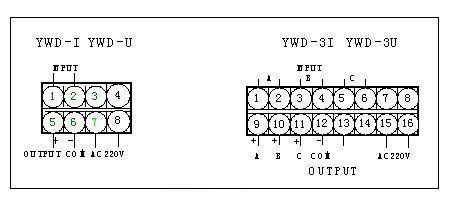

1、YWD系列单交流电流（电压）/三组合交流电流（电压）变送器

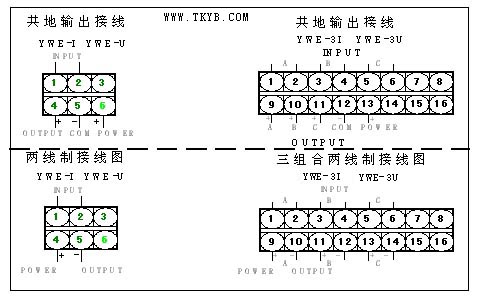

2. YWE系列单交流电流（电压）/三组合交流电流（电压）变送器
3. YWF系列单交流电流（电压）变送器
YWF-I YWF-U

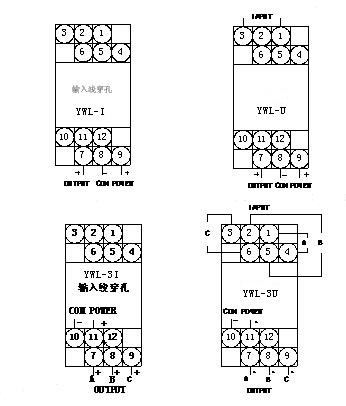

4. YWL系列单交流电流（电压）/三组合交流电流（电压）变送器
注： 1、YWF、YWL系列交流电流变送器输入线从变送器外壳设置的穿孔穿过，不分极性。
2、YWD、YWE系列电流变送器只允许通过小于10A的电流，超过10A时，只能选择YWF-I型产品。
六、产品调试
1、 YWD、YWE单交流电流、电压变送器：找到对应于变送器面板上相应的ZERO和CAL两个调试
孔，其内的两个电位器分别为零点和满度调校电位器，调校时用小螺丝刀慢慢旋转至所需精度即
可。
2、 YWD、YWE三组合交流电流、电压组合变送器：找到对应于变送器面板上相应的ZEROA、
CALA、ZEROB、CALB、和ZEROC、CALC六个调试孔，其内的电位器分别为A、B、C三路的零点
和满度调校电位器，调校时用小螺丝刀慢慢旋转至所需精度即可。
七、 安装
YWD、YWE系列采用DIN导轨和螺钉两种安装方式，导轨宽度为35mm。螺钉大小为M4×12和
M3×12。YWF、YWL采用DIN导轨安装，导轨宽度为35mm。
八、 定货须知

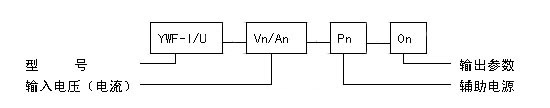

签定订货合同时请详细写明所需的型号、规格，对应所选择的型号按下列格式将代号填入，特殊规格用文字说明。
例1：YWF-I-A4-P1-O1
YWF-I型有源单交流电流变送器
输 入：AC 0～30A
辅助电源：DC 24V±15%
输 出：DC 0～5V
例2：YWD-3U-V3-P3-O4
YWD-3U型有源三电压组合变送器
输 入：AC 0～300V
辅助电源：AC 220V±15%
输 出：DC 4～20mA
九、 注意事项
1、 输入、输出、辅助电源接线须***正确，不能错位。
2、 使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米。
3、 产品出厂时已调校好零点和精度，请勿随意调整。

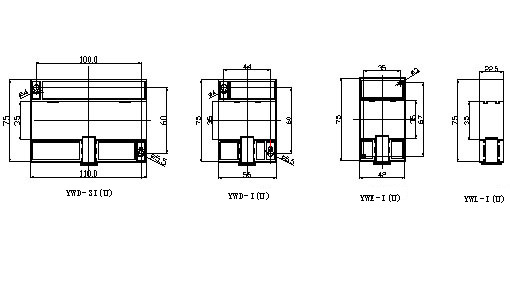

十、安装尺寸（底部视图）
