XPZX隔爆型一体化温度变送器
产品名称：XPZX隔爆型一体化温度变送器
产品编号：Pro20072492943
产品型号：
更新时间：2013.07.21
企业单位：
浏览次数：
产品编号：Pro20072492943
产品型号：
更新时间：2013.07.21
企业单位：
浏览次数：
产品详细介绍：
 一、概述 隔爆型一体化温度变送器（以下简称温度变送器）由温度传感器和信号转换器组成、信号转换器安装在温度传感器的冷端接线盒内，把温度传感器检测到的电压、电阻信号直接转换成4～20mA电流输出。结构简单，安装、使用、维修方便，是新一代温度检测、控制仪表，深受广大设计人员和用户的欢迎。目前已广泛用于石油、化工、冶金、电站、轻工等部门，与调节器、记录仪表、计算机等配套使用，组成各种测量控制系统。
该温度变送器按温度传感器不同，分为热电偶和热电阻两种系列，在每种系列中，根据使用场合的的不同分为隔爆型和普通型，根据输出功能的不同，分为带现场显示和不带现场显示。用户可根据使用场合和配套仪表的要求选择适当的规格型号。
隔爆型温度变送器经******级仪器仪表防爆安全监督检验站测试合格，可在爆炸性气体环境中使用。
二、主要特点
1. 二线制传送。信号转换器供电的两根导线同时也传送输出信号。
2. 输出恒流信号（4～20mA）。抗干扰能力强、远传性能好。
3. 信号转换器用环氧树脂封装成模块，具有抗震动、耐腐蚀、防潮湿等优点，可用于条件较差的场所。
4. 热电偶的毫伏信号经信号转换器直接转换成4～20mA电流输出、用普通电缆线传送信号，可省去价格昂贵的补偿导线。
5. 带现场显示的温度变送器既输出4～20mA的电流信号，又能在测温现场读到实测温度，给操作人员带来很大方便。
三、主要技术指标
供电电压：13～30V，DC
负载电阻：0～850Ω
输出信号：4～20mA
基本误差：±0.2%，±0.5%
显示方式：
 位液晶显示 使用环境温度：-20～70℃
环境温度影响：0.25%/10℃
冷端补偿误差：0.5%/10℃
防爆标志：dⅡBT4
防护等级：IP54 四、型号及规格（下载变送器选型样本）

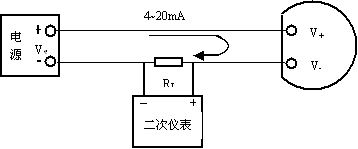

五、系统连接
 一般电源电压Ｖs选用24V，负载电阻RL选用250Ω，这样当回路中通过4～20mA电流时，RL上的电压降为1～5V。如果Ｖs和RL选用别的数值，那么RL值不能超过由公式RL =
 计算得到的数值。 六、外形尺寸及安装

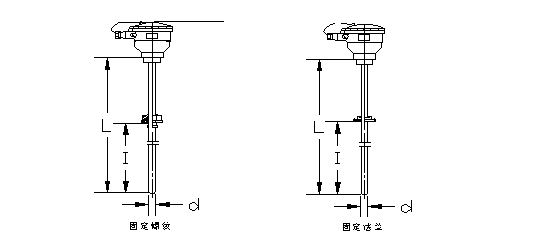

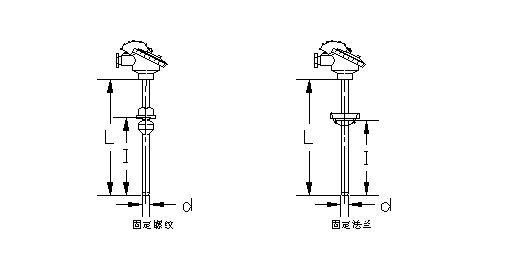

1. 普通型一体化温度变送器（热电偶、热电阻）  2. 隔爆型一体化温度变送器（热电偶、热电阻）
 七、防爆特性

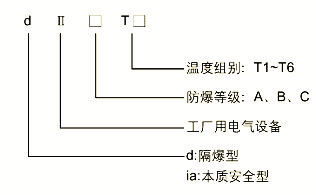

1. 防爆标志：dIIBT4
 2. 使用场所 可用于含有爆炸性气体混合物的环境，且其爆炸等级不高于II类B级（包括II类A级II类B级），自燃温度不低于T4（包括T1、T2、T3、T4）的场所。 |
