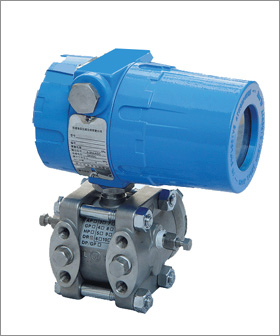

四、1151GP型电容式压力变送器（表压）测量***小压力1kPa,(可迁移为负 压变送器 )。使用对象：液体、气体和蒸气。
| 1151GP型 |
压力变送器（含负压） |
|
2 |
0-0.1～1KPa |
|
3 |
0-1～6KPa |
|
4 |
0-6～40KPa |
|
5 |
0-40～200KPa |
|
6 |
0-0.16～1MPa |
|
7 |
0-0.4～2.5MPa |
|
8 |
0-1.6～10MPa |
|
9 |
0-4～25MPa |
|
0 |
0-6～40MPa |
|
代号 |
功能 |
|
E |
普通模拟型(输出:4～20mA) |
|
G |
常规智能型(输出:4～20mA) |
|
S |
标准智能型(输出:4～20mA带HART总线协议) |
|
代
号 |
|
结 构 材 |
料 |
|
|
法兰接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
|
22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
硅
油
|
|
23 |
316不锈钢 |
316不锈钢 |
哈氏C-276 |
|
24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
|
25 |
316不锈钢 |
316不锈钢 |
钽 |
|
代号 |
精度 |
|
Q1 |
0.2%FS |
|
Q2 |
0.5%FS |
|
代号 |
电气连接头 |
|
L1 |
M20X1.5内螺纹 |
|
L2 |
1/2NPT内螺纹 |
|
|
代号 |
附加选项 |
|
M1 |
0～100%线性指示表头 |
|
M3 |
数字显示表头 |
|
B1 |
2″管装弯支架 |
|
B2 |
墙装/板装弯支架 |
|
B3 |
2″管装平支架 |
|
D0 |
泄放阀在压力室中部 |
|
D1 |
侧面泄放阀在压力室上部 |
|
D2 |
侧面泄放阀在压力室下部 |
|
C0 |
1/2″锥管内螺纹接头 |
|
C1 |
1/2″引压接头及后部焊接引压管φ14（供货时含C0） |
|
C2 |
丁字形螺纹接头M20X1.5 |
|
d |
隔爆型EXd ⅡCT5 |
|
I |
本安型EXiaⅡ CT6 |
|
1151GP 8 G 22 Q1 L1 M3B1D0C1 ← 选型举例 | |
