产品名称：SWP-TC系列计数仪表
产品编号：Pro2008516103627
产品型号：
更新时间：2013.07.23
企业单位：
浏览次数：
产品详细介绍：
| SWP系列智能计数表适用各种计数脉冲、长度测量和控制。 |
| 一、 主要特点 |
| 1、高亮度LED数字显示测量值 |
| 2、支持多机网络通讯，通讯协议可任意自由设定 |
| 3、独特的全开放式用户自设定界面 |
| 输出方式设定 |
| 报警方式设定 |
| 4、设定参数断电长久保留及参数密码锁定 |
| 5、设定计数目标值 |
| 6、交直流开关电源供电方式 |

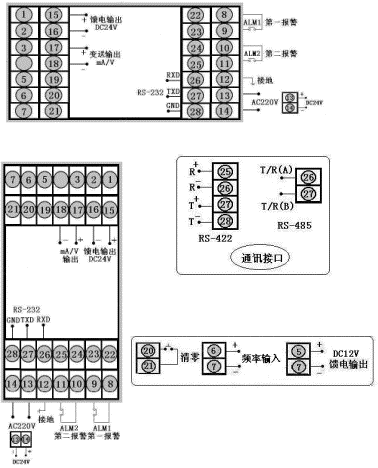

| 二、SWP-TC系列计数仪表接线图 |
|
型号 |
SWP-TC-C803系列 |
接 线 图 |
|
仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
|
 |
|
型号 |
SWP-TC-C803系列 |
|
仪表外形 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
|
|

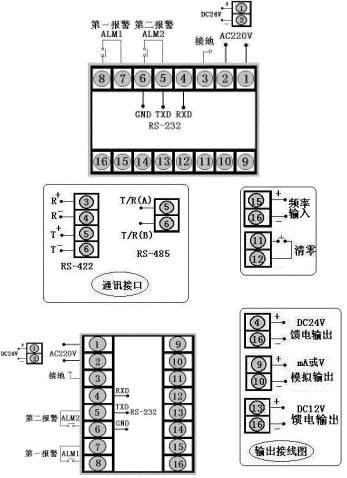

型号 |
SWP-TC-C403系列 |
接 线 图 |
|
仪表外形 |
仪表尺寸:48×96×140mm
开孔尺寸:45×92mm
重 量:240g
|
 |
|
仪表外形 |
仪表尺寸:48×96×140mm
开孔尺寸:44×92mm
重 量:240g
|
|

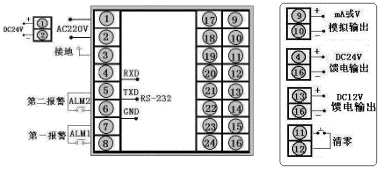

型号 |
SWP-TC-C903系列 |
接 线 图 |
|
仪表外形 |
仪表尺寸:72×72×112mm
开孔尺寸:68×68mm
重 量:240g
|
 | |
| 三、SWP-TC系列计数仪表型譜表 |
|
型 号 |
代 码 |
说 明 |
|
SWP-TC- |
□ □ □□ □ □ □ □ □ □ □ |
SWP系列计数表 |
|
外型特征 |
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸 |
|
|
|
|
|
|
|
|
|
| 96×48mm，48×96mm |
| 160×80mm，80×160mm |
| 96×96mm | |
|
控制作用 |
|
|
|
|
|
|
|
|
|
|
通讯方式 |
|
|
|
|
|
|
|
| 无通讯 |
| 通讯协议为 RS-232 |
| 通讯协议为 RS-422 |
| 通讯协议为 RS-485 | |
|
输出方式 |
|
|
|
|
|
|
| 无控制输出 |
| 继电器触点 |
| 电流 4～20mA |
| 电流 0～10mA |
| 电压 1～5V |
| 电压 0～5V |
| SCR-过零触发脉冲 |
| SSR-固态继电器 | |
|
输入类型 |
□ |
|
|
|
|
| A：集电极开路信号输入（OC门） |
| B：射级开路信号输入（OE门） |
| C：电平信号输入 |
| D：开关量输入/触点信号（无源） |
| E：电流型信号输入 | |
|
第一报警方式 |
|
|
|
|
|
|
第二报警方式 |
|
|
|
|
|
显示方式及馈电输出 |
|
|
| 0.56 英寸 LED显示（可省略） |
| 0.8 英寸 LED显示 |
| DC 24V馈电输出 | |
|
供电方式 |
|
| DC24V供电 |
| AC90～260V供电（开关电源） |
| AC220V供电 | | |
| ★以上C、E两种输入类型用户订货时请提供输入信号的幅值。如电流信号输入时是，要提供输入信号为低时是多少毫安，输入信号为高时是多少毫安。 |
