产品名称：SWP-LCD-NLQ智能化防盗型热量积算记录仪
产品编号：Pro2008516101743
产品型号：
更新时间：2013.07.23
企业单位：
浏览次数：

产品详细介绍：

SWP-LCD-NLQ热量积算无纸记录仪集流量/ 热量积算与记录于一体，是一种智能化的多功能二次仪表，适合对热水的热量进行过程监测，总量累积。

一、仪表特点：

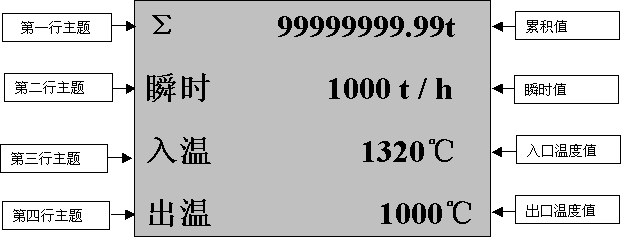

1、丰富的热量积算软件。

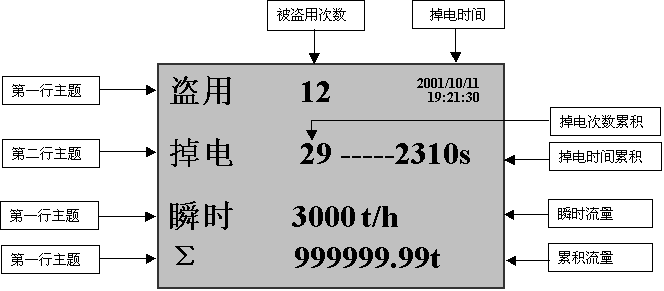

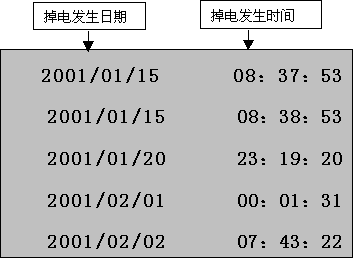

2、强化管理的防盗及防掉电记录功能。

3、可接3路被测信号，满足温度补偿、压力定值补偿、温压全补偿的积算要求。

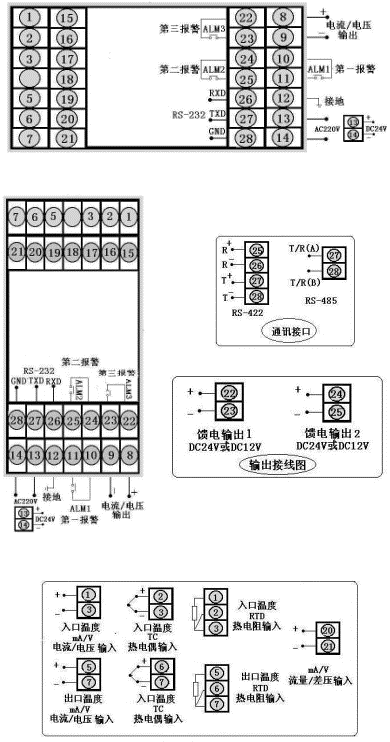

二、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）

型号 SWP-LCD-NLQ系列 接 线 图 仪表 外形 　 仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g 　 仪表 外形 　 仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g

三、SWP-LCD-LQ仪表型谱表

型 号 代 　　　　码 说 　　　明 SWP -LCD-N □□□□ □□-□ □- □ □ □- □ □　□-□□-□- □ 新一代大屏幕带背光液晶显示仪表 仪表功能 LQ 不记录 LQR 记录　 外形尺寸 8 160×80mm（横）80×160mm（竖） 补偿信号 12 单路热量表 通讯方式 □ 参见"通讯方式" 变送输出 □ 参见"输出方式" 流量输入类型 □ 参见"输入类型" 入口输入类型 □ 参见"输入类型" 出口输入类型 □ 参见"输入类型" 第一报警方式 □ 参见"报警方式" 第二报警方式 □ 参见"报警方式" 第三报警方式 □ 参见"报警方式" 馈电输出 P 2P     DC24V馈电输出 2路DC24V馈电输出 供电方式 W 　   DC24V供电 AC220V供电 外形特征 S 　 竖式显示仪表 横式显示仪表

★ 输入类型

代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 A 4 ～ 20 mA -1999～99999 d S S 0 ～1600 ℃ B 0 ～ 10 mA -1999～99999 d T T -200～400 ℃ C 1 ～ 5 V -1999～99999 d U J 0 ～1200 ℃ D 0 ～ 5 V -1999～99999 d V CU50 -50.0～150.0 ℃ M 0 ～ 20 mA -1999～99999 d W PT100.1 -99.9～199.9℃ H 4～20 mA开方 -1999～99999 d G PT100 -200～650 ℃ I 0～10mA开方 -1999～99999 d O 脉冲－集电极开路 0～5KHz J 1～ 5 V开方 -1999～99999 d E E 0～1000 ℃ Q 0 ～ 20 mA开方 -1999～99999 d K K 0～1300 ℃ F 脉 冲 0～5KHz R 用 户 特 定 -1999～99999 d L B 400～1800 ℃ N 无补偿输入

★ 报警方式

选型代码 N H L 报警方式 无位式控制或报警（可省略） 位式上限控制或上限报警 位式下限控制或下限报警

★ 通讯方式

选型代码 0 2 4 8 9 通讯方式 无通讯 RS-232 RS-422 RS-485 特殊规格

★ 输出方式

选型代码 0 2 3 4 5 输出方式 无输出 4～20mA 0～10mA 1～5V 0～5V

★ 型号举例：

①SWP-LCD-NLQ812-21-AAA-HL-P-W-S

不记录，单路热量表，通讯方式为RS-232，输出方式为继电器输出，差压输入类型为4～20 mA，入口输入类型4～20 mA，出口输入类型4～20 mA，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电,竖表。

②SWP-LCD-NLQR812-81-ABC-LH-P

带记录，单路热量表，通讯方式为RS-485，输出方式为继电器输出，流量输入类型为4～20 mA，入口输入类型0～10 mA，出口输入类型1～5V，第一报警为下限报警，第二报警为上限报警，AC220V供电，横表。
