产品名称：SWP-LED-HK液位/容积控制仪
产品编号：Pro2008515175150
产品型号：
更新时间：2013.07.22
企业单位：
浏览次数：

产品详细介绍：

SWP-LED液位<=>容积控制仪可对各种形状罐体进行液位<=>容积转换测量控制。

一、主要特点

1、有极宽的显示测量范围，可显示整五位的液位测量值及整八位的容积测量值（0--999999字），可准确到小数点后三位（0.001）进行容积显示。

2、 查表法进行运算，可对无规则罐体实现高精度的液位<=>容积转换控制。

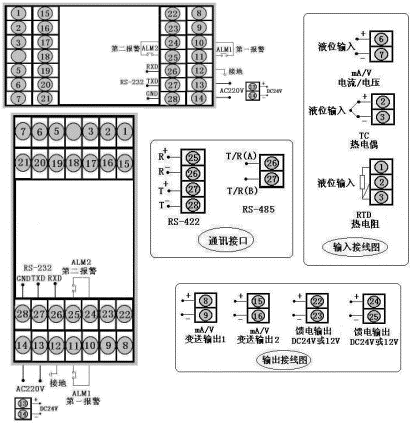

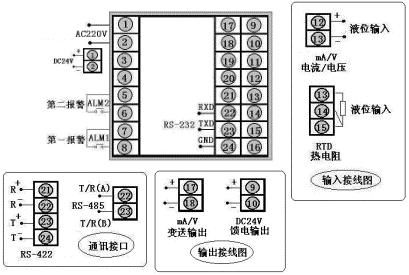

二、 仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）

型号 SWP-HK80系列 接 线 图 仪表外形 仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g 仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g 型号 SWP-HK90系列 接 线 图 仪表外形 仪表尺寸:96×96×140mm 开孔尺寸:92×92mm 重 量:400g

★HK80系列与HE80系列接线端子序列号定义不同

三、 SWP-LED液位<=>容积控制仪型谱表

型 号 代 码 说 明 SWP - HK 　□□□- □□-□□ - □□ -□ -□ -□ 5位+8位液位<=>容积控制 外形尺寸 8 9                   160×80mm（横式）80×160mm（竖式） 96×96mm 控制作用 01 03                 无控制（无报警）输出 带控制（有报警）输出 通讯方式 □ 参见"通讯方式" 输出方式 □ 参见"控制输出方式" 输入类型 □□ 参见"输入类型" 第一报警方式 N H L         无控制（或报警，可省略） 上限控制（或报警） 下限控制（或报警） 第二报警方式 N H L       无控制（或报警，可省略） 上限控制（或报警） 下限控制（或报警） 馈电输出 N P     无馈电输出（可省略） DC24V馈电输出 供电方式 W T 　　   DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略） 外形特征 S 　　 竖式显示仪表 横式显示仪表（可省略）

★ 输入类型：（出厂默认值）

代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 说 明 A 4～20 mA -1999～99999d D 0～5 V -1999～99999d 本表所列为***大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围 B 0～10 mA -1999～99999d L 电 阻 -1999～99999d C 1～5 V -1999～99999d R 用户特定 全 量 程

★ 控制输出方式

选型代码 0 1 2 3 4 5 6 7 8 9 输出方式 无输出 继电器 4～20mA 0～10mA 1～5V 0～5V SCR输出 SSR输出 特殊规格 SOT输出

★ 通讯方式

选型代码 0 2 4 8 9 通讯方式 无通讯 RS-232 RS-422 RS-485 特殊规格

★ 型号举例：

①SWP-HK801-22-A-NN

无控制（或报警）输出液位?容积控制仪，输入类型为4～20mA，带RS-232通讯，4～20mA控制输出，无报警输出。

②SWP-HK903-81-A-HL-P

带控制（或报警）输出液位?容积控制仪，输入类型为4～20mA，继电器控制输出，带RS-485通讯，带上下限继电器报警输出，带DC24V馈电输出。
