产品名称：SWP-LED手动操作器/光柱显示手动操作器
产品编号：Pro2008515173850
产品型号：
更新时间：2013.07.22
企业单位：
浏览次数：

产品详细介绍：

SWP-LED系列手动操作控制器/光柱显示手动操作器可接在各种调节器之后作备用仪表。一旦调节器失效，可由本控制器进行手动操作。并可取代伺服放大器直接驱动阀门。

SWP-LED系列手动操作控制器/光柱显示手动操作器集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。并可选择双光柱显示。

一、 主要特点

1、 可分别带有一路模拟量控制输出、一路开关量控制输出--继电器正转、反转控制，及一路模拟量变送输出，可适用于各种测量控制场合。

2、 可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平滑切换。

3、 可同屏显示测量信号及反馈信号。

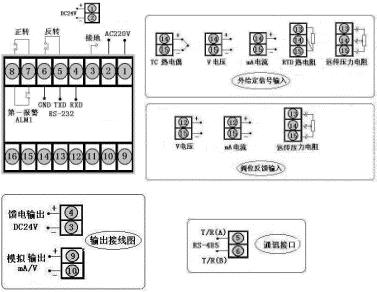

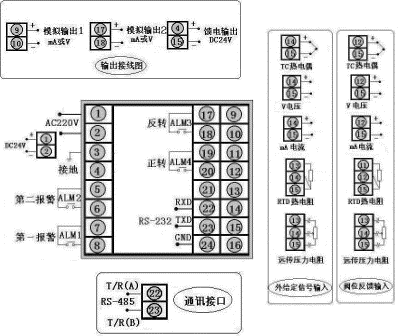

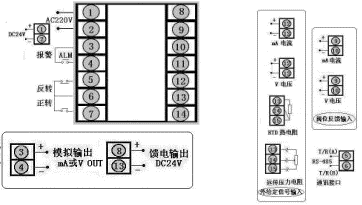

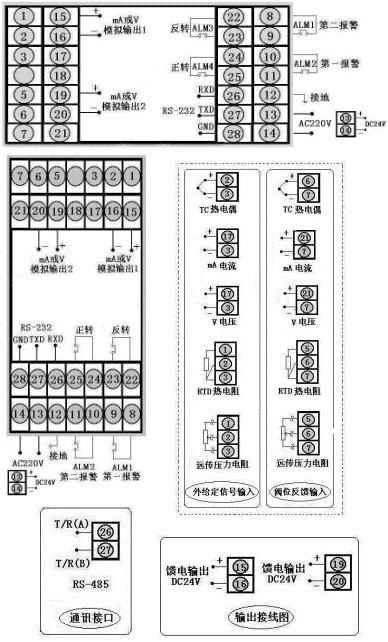

二、 仪表外形及接线图（以下为基本配线,特殊订货请参考随机接线图）

型号 SWP-ND835系列 接 线 图 仪表外形 仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g 型号 SWP-NT835系列（横式） 仪表外形 仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g 型号 SWP-NS835系列 仪表外形 仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g 型号 SWP-NT835系列（竖式） 仪表外形 仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g 型号 SWP-ND935系列 接 线 图 仪表外形 仪表尺寸:96×96×140mm 开孔尺寸:92×92mm 重 量:400g 型号 SWP-ND435系列 接 线 图 仪表外形 仪表尺寸:96×48×110mm 开孔尺寸:92×44mm 重 量:240g 型号 SWP-ND435系列 接 线 图 仪表外形 仪表尺寸:72×72×110mm 开孔尺寸:68×68mm 重 量:240g

三、SWP-LED系列手动操作器型谱表

型 号 代 码 说 明 SWP -N □　□　□□-□　□　□-□□/ □ □-□　□　-□-□ 新一代手动操作器 外形特征 D S                       横式显示仪表 竖式显示仪表 外形尺寸 4 7 8 9                     96×48mm 72×72mm 160×80mm,80×160mm 96×96mm 控制作用 35 手动操作器 通讯方式 □ 参见 "通讯方式" 控制输出方式 □ 参见 "控制输出方式" 变送输出方式 □ 参见 "变送输出方式" PV输入类型 □□ 参见"输入类型" SV输入类型 □ □ 参见"输入类型" 第一报警方式 H L       上限报警 下限报警 第二报警方式 H L     上限报警 下限报警 馈电输出 P   DC24V馈电输出 供电方式 W T 　 DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略）

四、 SWP-LED系列光柱显示手动操作器型谱表

型 号 代 码 说 明 SWP -N T □　□□-□　□　□-　□□/□□-□　□　-□-□ -□ 新一代光柱显示手动操作器 外形尺寸 8 160×80mm,80×160mm 控制作用 35 手动操作器 通讯方式 □ 参见"通讯方式" 控制输出方式 □ 参见"控制输出方式" 变送输出方式 □ 参见"变送输出方式" PV输入类型 □□ 参见"输入类型" SV输入类型 □□ 参见"输入类型" 第一报警方式 H L         上限报警 下限报警 第二报警方式 H L       上限报警 下限报警 馈电输出 P DC24V馈电输出 供电方式 W T 　   DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略） 外形特征 D S 横式显示仪表 竖式显示仪表

★ 输入类型

代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9℃ 17 30～350Ω -1999～99999 d 02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0 ℃ 18 特 殊 规 格 用 户 特 定 03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0 ℃ 19 4～20 mA开方 -1999～99999 d 04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA开方 -1999～99999 d 05 T -200～400 ℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V开方 -1999～99999 d 06 J 0 ～1200 ℃ 14 1～5 V -1999～99999 d 22 0～5 V开方 -1999～99999 d 07 Wre 0 ～2300 ℃ 15 0～5 V -1999～99999 d 23 可切换输入 　 08 Pt100 -200～650 ℃ 16 0～20 mA -1999～99999 d

★ 控制输出方式

选型代码 0 1 2 3 4 5 6 7 8 9 输出方式 无输出 继电器 4～20mA 0～10mA 1～5V 0～5V SCR输出 SSR输出 特殊规格 SOT输出

★ 变送输出方式

选型代码 0 2 3 4 5 8 输出方式 无输出 4～20mA 0～10mA 1～5V 0～5V 特殊规格

★ 通讯方式

选型代码 0 2 4 8 9 通讯方式 无通讯 RS-232 RS-422 RS-485 特殊规格

★ 型号举例：

SWP-ND835-81-12/12-LH-P-W

通讯方式RS485，输出方式为继电器输出，PV输入类型为4～20 mA，SV输入类型为4～20 mA，第一报警为下限报警，第二报警为上限报警，DC24V馈电输出，DC24V供电。
