  • SWP-X100闪光报警控制器

    产品名称:SWP-X100闪光报警控制器
    产品编号:Pro200851515952
    产品型号:
    更新时间:2013.07.22
    企业单位:
    浏览次数:




    产品详细介绍:


    一、 仪表特点
      1、 可以方便拼装成多回路报警系统。
      2、 半导体平面发光器件,亮度高、色柔和、功耗低,并联驱动,工作寿命长,且灯屏更换方便。
      3、 单片机技术,光电隔离,内置蜂鸣器,整机抗干扰能力极强。
      4、 插入式电路板结构,有继电器结点输出和电压输出等多种输出方式便于维护和操作。
      5、 现场可任意选择常开或常闭输入方式。
    二、 仪表主要技术参数
    输入信号
    无源接点开关量(常开或常闭)
    供音响使用的控制信号,高电平≥4V
    输出信号
    开关输出 输出一对无源常开触点开关(报警时闭合)。触点动作同步于报警音响。
    直流电平信号输出 >4V
    无源开关量 (常开:报警时闭合),触点容量3A/24VDC、0.7A/110VAC
    技术指标
    线路输入电阻 ≥50Ω
    供电电源 DC24V±5%
    功 耗 报警时1.8W,无报警时0.1W
    使用环境
    相对温度 -10 ~ 50℃
    相对湿度 ≤85%RH        o 无结露、无腐蚀性气体
    大气压力 86~106kPa

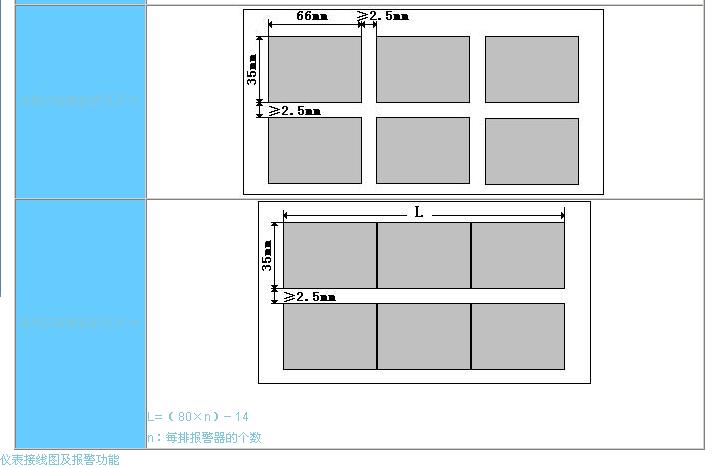

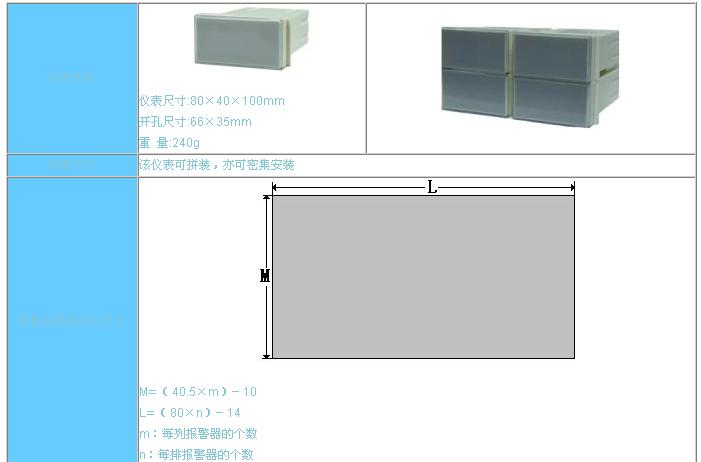

    三、 仪表外形及安装方式



    报警功能
    报警器
    正常
    报警
    确认
    恢复正常
    确认前恢复
    确认
    灯光
    音响
    注:
    灯灭
    闪光
    平光
    无声
    发声
    五、 SWP系列闪光报警控制仪型谱表
    型 号
    代 码
    说 明
    SWP -
      □ □□□  □ □ □
    仪表类型
    X
    闪光报警器
    控制作用
    101
    102

    单点
    双点
    输入方式
    J
    D

    无源接点信号输入
    TTL电平信号输入
    报警方式
    N
    K

    无继电器报警
    有继电器报警
    供电方式
    W
    DC24V供电
    ★ 型号举例:
    SWP-X101-J-K-W
    单点控制,无源接点信号输入,有继电器报警,DC24V供电
