    产品名称:CT 温度控制器
    产品编号:Pro2008515105317
    产品型号:
    更新时间:2013.07.22
    企业单位:
    浏览次数:




    产品详细介绍:


    一、概述
    YWK-CT温度控制器采用智能PID控制,当通过热电偶(热电阻)采集的被测温度偏离所希望的给定值时,YWK-CT温度控制器可根据测量信号与给定值的偏差进行比例(P)、积分(I)、微分(D)运算,从而控制继电器通断比率,促使测量值恢复到给定值,达到自动控制的效果;控制器还具有上、下限温度告警和继电器输出功能,性价比高,可广泛用于电力、化工、注塑、包装、食品等企业
     二、型号
    YWK-CTn-K-Jn,  YWK-CTn-Pt100-Jn
     三、技术指标
    型    号
    YWK-CT-K
    YWK-CT-Pt100
    温度输入
    K型热电偶
    Pt100铂电阻
    测温范围
    0~1300℃
    -20~600℃
    辅助控制
    J0:无报警  J1:上限报警  J2:下限报警  J3:上、下限报警
    温控范围
    全量程自由设定
    报警范围
    全量程自由设定
    继电器输出触点容量
    3A/220VAC
    测量误差
    ±1%±1字
    工作电源
    AC 220V±10%,50Hz
    功    耗
    <4W
    工作环境
    温度:-10~50℃  湿度:10~90%RH(无凝露)
     四、外形尺寸及安装方式
    YWK-CT1:外形尺寸:72mm×72mm×100mm    盘面安装,开孔尺寸:68mm×68mm
    YWK-CT2:外形尺寸:48mm×96mm×100mm    盘面安装,开孔尺寸:45mm×92mm
    YWK-CT3:外形尺寸:48mm×48mm×100mm    盘面安装,开孔尺寸:45mm×45mm
     五、端子排列及接线图

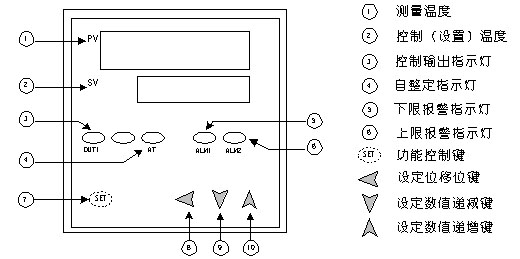

     六、面板说明

    1、  测量温度显示屏:(PV)在正常工作时,显示测量温度值;在进行参数设置时,显示提示符;
    2、 控制(设置)温度显示屏:(SV)在正常工作时,显示控制(设置)温度值;在进行参数设置时,显示各项参数的数值;
    3、主控输出指示灯:当输出主控继电器动作时,指示灯亮;当输出主控继电器复位时,指示灯灭;
    4、自整定指示灯:当选择自整定运行时,指示灯亮;
    5、下限报警指示灯:当测量温度低于所设置的下限温度时,指示灯亮,输出下限报警继电器动作;当测量温度高于所设置的下限温度时,指示灯灭,输出下限报警继电器复位;
    6、上限报警指示灯:当测量温度高于所设置的上限温度时,指示灯亮,输出上限报警继电器动作;当测量温度低于所设置的上限温度时,指示灯灭,输出上限报警继电器复位;
    7、 功能控制键:按住该键持续0.5秒,进入主控温度设置状态,主控温度设置完后,再按住该键持续0.5秒即可保存设置温度并退出主控温度设置状态;按住该键持续5秒,进入其他参数设置状态,参数设置完后,按SET键超过5秒钟后,系统将保存设置参数并退出设定状态,返回正常状态;
    8、 设定位移位键:在设置状态,按住该键可选择设置参数的数位(个、十、百、千);
    9、设定数值递减键:在设置状态,按一次该键数字减一,按住不放则数字快速减;
    10、 设定数值递增键:在设置状态,按一次该键数字加一,按住不放则数字快速加。
     七、温控器设置及操作
    主控温度设置:温控器通电后处正常工作状态,按住SET键持续0.5秒,红色显示屏显示提示符“SO”,绿色显示屏显示主控设置温度,此时,温控器进入主控温度设置状态,按移位、递增、递减键即可设置或修改主控温度。主控温度设置完后,再按住SET键持续0.5秒即可保存设置温度并退出主控温度设置状态,返回正常状态。
    温控器在正常状态,按住SET键持续5秒,温控器进入第二设定区。这时,每按一次SET键,红色显示屏就变换一项提示符,绿色显示屏显示该项参数的数值,选择移位、递增、递减键即可设置或修改该项参数。以下为各项参数设置说明:
    1、 下限偏差告警设置:按SET键选择显示“SLP”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数。该参数表示告警点低于主控设定点的相差值。
    2、上限偏差告警设置:按SET键选择显示“SHP”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数。该参数表示告警点高于主控设定点的相差值。
    3、 比例范围设置:按SET键选择显示“P”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数。“P”值越大,温控器的主控继电器输出的灵敏度越低,“P”值越小,温控器的主控继电器输出的灵敏度越高。
    4、积分时间设置:按SET键选择显示“I”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数。设定的积分时间越短,积分作用越强。
    5、微分时间设置:按SET键选择显示“D”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数。仪表设定的微分时间越长,则以微分作用进行的修正越强。
    6、比例周期设置:按SET键选择显示“T”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数。
    7、自整定设置:按SET键选择显示“Aτ”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数;设置为“00”表示自整定关闭,设置为“01”表示自整定启动。
    8、锁参数设置:按SET键选择显示“LOK”,绿色显示屏显示锁的状态,选择移位、递增、递减键设置或修改该项参数;设置为“00”表示不锁,设置为“01”表示只锁主控以外的参数,设置为“02”表示所有参数全锁定。参数被锁定后,别人不能修改,需修改时要解锁,即设置为“00”。
    9、主控温度上限设置:按SET键选择显示“SOH”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数;该参数表示主控继电器动作温度不能高于此值,否则,主控设定温度无效
    10、温度修正设置:按SET键选择显示“SC”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数;当温控器长时间运行后产生测量偏差时,就可使用该项功能修正误差。如测量值偏小2℃时,即可设置该项参数为02,若测量值偏大2℃时,即可设置该项参数为-2。
    在第二设定区时,按SET键超过5秒钟后,系统将保存设置参数并退出设定状态,返回正常状态。在设定状态设定完成后,如不按正确操作退出设定状态,30秒后,系统将自动退出设定状态,你之前所设置的参数被宣布无效。
     附录:
    设定字符解释:
    (以下字符每按一次SET键后依次出现,根据温控器不同的型号,有些功能可能不存在。)
