  • KT 温度开关量变送器

    产品名称:KT 温度开关量变送器
    产品编号:Pro2008515103530
    产品型号:
    更新时间:2013.07.22
    企业单位:
    浏览次数:




    产品详细介绍:


    一 、概述
    温度开关量变送器具有温度测量和温度控制功能,它能实时显示被测温度,可随意设置上、下限报警温度,并有继电器接点输出。是一种经济、实用的温度测量设备。
     二 、型号
        YWD-KT
         YW——表示产品型号
         D—— 产品外形代号
         KT——表示温度开关量
     三、技术指标
    a).   输入、输出参数
    Rn
    输  输入电阻
    R1
    PT100
    R2
    PT1000
    R3
    Cu50
    Rn
    用户自定
    Tn
    测温范围
    T1
    -30-50℃
    T2
    -10-100℃
    T3
    -50-200℃
    Tn
    用户自定
    Jn
    输出路数
    J1
    一路
    J2
    二路
    Pn
    辅助电源
    P1
    AC85~265 V
    P2
    DC9~30V
    P3
    DC15~60V
    Pn
    用户自定











    b).
     测温精度:
     0.5℃
    c).
     接点容量:
     DC 30V、1A(除特别要求,继电器输出均为常开接点)
    d).
     回差温度:
     上限告警:3℃ 下限告警:3℃(可按用户要求设置)
    e).
     工频耐压:
     输入与输出,输入与电源间:AC 1.5kV/min、1mA
    输出与电源间2 kV/min、1mA
    f).
     绝缘强度:
     ≥20MΩ
    g).
     整机功耗:
     <40mA(DC24V)
    h).
     工作环境:
     温度:-10-50℃   湿度:10-90%(无凝露)
    r).
     贮藏条件:
     温度:-40-70℃   湿度:10-95%(无凝露)
    j).
     显示:
     红色数码管(3位半)
    k).
     外形尺寸:

    四  使用说明
    1、接线方式(本产品工作时按下列图示接线)

    2温度测量
    K1为测温、设置功能选择按键。选择K1处于测温状态,显示的就是测量温度值。
    3、设置上、下限告警温度
      a、将K1切换到设置状态,此时处于设置功能状态,面板显示的是设置温度值。
             b、K2是设置上、下限告警温度的选择按键。设置上限告警温度:选择K2处于上限温度状态,并调节相应的上限电位器,使显示值等于需要设定的上限告警温度值。设置下限告警温度:选择K2处于下限温度状态,并调节相应的下限电位器,使显示值等于需要设定的下限告警温度值。
          C、完成上、下限告警温度设置后,将K1切换回测温状态。
    4、系统工作方式
    变送器正常工作时,如温度在上、下限告警温度之间,输出继电器不动作;如果温度上升到高于上限告警温度,上限告警继电器动作,常开接点闭合,上限告警指示灯亮;如温度下降到低于下限告警温度,下限告警继电器动作,常开接点闭合,下限告警指示灯亮。
     五、安装方式

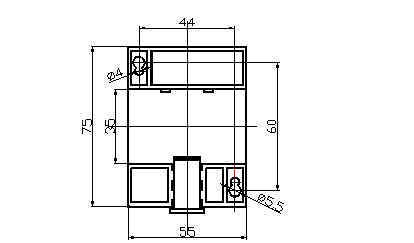

    YWD-KT为导轨和螺钉安装两种方式,底部视图如下

     六、订货须知
       签订合同时,请详细说明所需产品的规格、参数,并按下列格式将代号填入,特殊需要用
    文字说明。

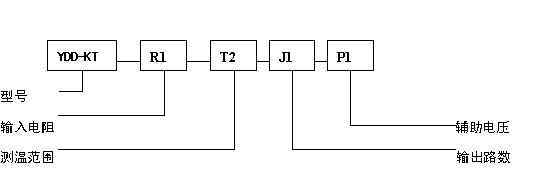

    例:  温度开关量变送器
          YWD-KT-R1-T1-J1-P1
         R1:输入电阻 PT100 ]
         T2:测温范围 -10-100℃
         J1:输出路数 一路接点
          P1: AC 85~265 V
     七、注意事项
    1.  设置上限告警温度须***高于下限告警温度。
    2.  完成告警温度设置后,应将K1按键切换回测温状态。
    3.  当测量温度超量限时,本产品无显示。
    4. 使用环境应无导电尘埃和腐蚀及破坏绝缘的气体存在,海报高度小于2500米
